이미지 데이터 처리를 위한 CNN 완벽 가이드 - 가위바위보 데이터셋 분류 CNN 모델 구현

기존에는 numpy 형태로 이미 처리된 이미지 데이터를 사용했기 때문에, 파일 형태의 이미지 데이터을 분석하는 실무 적용에는 한계가 있었다. 이번 시간에는 ImageDataGenerator  API를 이용하여 이미지 파일을 load하여 전처리 작업 후 모델의 학습에 사용하는 실습을 진행한다.



 - CNN 모델을 이용하여 분류 분석 모델을 만든다.

 - 앞선 Cat&Dog 데이터 셋(2개의 클래스)과 다르게 3개의 클래스로 구성되어 있다.





가위바위보 데이터셋

 - 구글 AI 팀의 연구원 Laurence Moroney 이 딥러닝 교육용으로 수집한 데이터 셋

 - 3000여 장의 300x300 픽셀의 24bit 컬러로 구성되어 있는 데이터셋







import tensorflow as tf
from tensorflow import keras
import os

""" Step 1. Input tensor 와 Target tensor 준비(훈련데이터)
    Step 1-(1) 가위-바위-보 데이터셋 다운로드
"""

train_url = 'https://storage.googleapis.com/laurencemoroney-blog.appspot.com/rps.zip'
test_url = 'https://storage.googleapis.com/laurencemoroney-blog.appspot.com/rps-test-set.zip'

# 수강생 작성 코드
# 1. tensorflow.keras.utils 모듈의 get_file API를 이용하여 가위-바위-보 학습 데이터 셋 다운로드
keras.utils.get_file(fname='rps.zip', origin=train_url, extract=True, cache_dir='/content')

# 수강생 작성 코드
# 1. tensorflow.keras.utils 모듈의 get_file API를 이용하여 가위-바위-보 테스트 데이터 셋 다운로드
keras.utils.get_file(fname='rps-test-set.zip', origin=test_url, extract=True, cache_dir='/content')

""" Step 1-(2) ImageDataGenerator를 이용해 이미지 파일을 load 하기 위한 경로 지정"""

# 수강생 작성 코드
# 1. 저장된 학습, 테스트 데이터를 읽어 오기 위한 경로 정보 생성
#   - hint : os.path.dirname() 메서드를 이용하여 데이터 셋이 저장된 경로 추출
#     => /root/.keras/datasets/rps_test-set.zip => /root/.keras/datasets/
train_dir = os.path.dirname('/content/datasets/rps.zip')
test_dir = os.path.dirname('/content/datasets/rps-test-set.zip')

""" Step 1-(3) ImageDataGenerator 객체 생성
    - 객체 생성 시 rescale 인자를 이용하여 텐서 내 원소의 범위를 [0 ~ 255] => [0 ~ 1] 로 ReScaling 진행
    - featue 이미지의 size를 (150, 150) 으로 resize 수행
    - label 데이터는 one-hot-encoding 수행
"""

# 수강생 작성 코드
# 1. ImageDataGenerator API 를 이용하여 학습 데이터와 테스트 데이터를 읽어오기 위한 객체 생성
#   - feature 데이터를 [0, 1] 사이로 scailing을 수행하세요
from tensorflow.keras.preprocessing.image import ImageDataGenerator

train_datagen = ImageDataGenerator(rescale=1./255)
test_datagen = ImageDataGenerator(rescale=1./255)

""" - flow_from_directory() 메서드를 이용하여 학습데이터와 검증데이터를 위한 DirectoryIterator 객체 생성 """

# 수강생 작성 코드
# 1. ImageDataGenerator 객체의 flow_from_directory 메서드를 이용하여 데이터를 읽어오기 위한 정보 설정
#   - featue 이미지의 size를 (150, 150) 으로 resize 수행하세요
#   - label 데이터는 one-hot-encoding 수행하세요
train_generator = train_datagen.flow_from_directory(directory=train_dir,
                                                    target_size=(150, 150),
                                                    batch_size=20,
                                                    shuffle=True,
                                                    class_mode='categorical')

test_generator = test_datagen.flow_from_directory(directory=test_dir,
                                                  target_size=(150, 150),
                                                  batch_size=20,
                                                  class_mode='categorical')

""" Step 2. CNN 모델 디자인"""

# 수강생 작성 코드
# 1. Sequential API를 이용하여 가위-바위-보 데이터셋 을 분석 하기 위한 CNN 모델을 디자인 하세요
#   - label 데이터를 one-hot-encoding 한 것을 반영 하여 모델을 디자인 하세요
from tensorflow.keras import models, layers

model = models.Sequential()
model.add(layers.Conv2D(filters=32, kernel_size=(3, 3),
						activation='relu',
                        input_shape=(150, 150, 3)))
model.add(layers.MaxPool2D(pool_size=(2, 2)))
model.add(layers.Conv2D(filters=64, kernel_size=(3, 3),
						activation='relu'))
model.add(layers.MaxPool2D(pool_size=(2, 2)))
model.add(layers.Conv2D(filters=128, kernel_size=(3, 3),
						activation='relu'))
model.add(layers.MaxPool2D(pool_size=(2, 2)))
model.add(layers.Conv2D(filters=128, kernel_size=(3, 3),
						activation='relu'))
model.add(layers.MaxPool2D(pool_size=(2, 2)))

model.add(layers.Flatten())

model.add(layers.Dense(units=512, activation='relu'))
model.add(layers.Dropout(0.3))
model.add(layers.Dense(units=2, activation='softmax'))

""" Step 3. 모델의 학습 정보 설정"""

# 수강생 작성 코드
# 1. tf.keras.Model 객체의 compile 메서드를 이용하여 학습을 위한 정보들을 설정하세요
#   - optimizer
#   - loss : label 데이터를 one-hot-encoding 한 것을 반영 하여 지정하세요
#   - metrics : 체점 기준인 accuracy 로 설정
model.compile(optimizer='rmsprop', loss='categorical_crossentropy', metrics=['accuracy'])

""" Step 4. 모델에 데이터 generator 연결 후 학습"""

# 수강생 작성 코드
# 1. tf.keras.Model 객체의 fit 메서드를 이용하여 모델을 학습하세요
#   - fit 메서드의 verbose=2 로 설정 하세요
history = model.fit(train_generator,
                    steps_per_epoch=len(train_generator),
                    epochs=20, verbose=2,
                    validation_data=test_generator,
                    validation_steps=len(test_generator))

import matplotlib.pyplot as plt

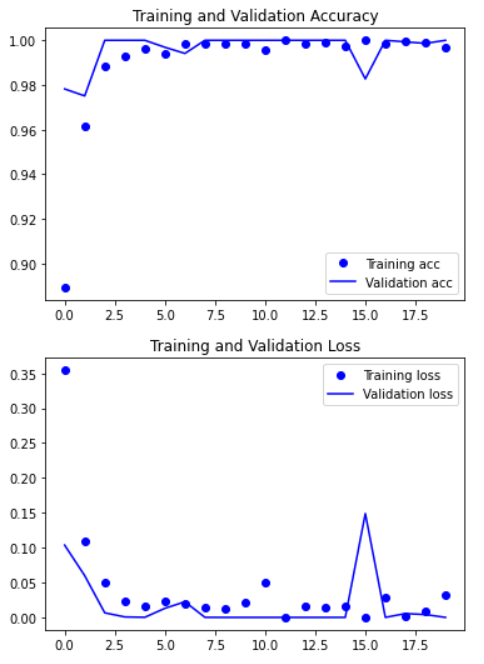

# 모델의 학습과정 시각화
acc = history.history['accuracy']
val_acc = history.history['val_accuracy']
loss = history.history['loss']
val_loss = history.history['val_loss']

epochs = range(len(acc))

plt.plot(epochs, acc, 'bo', label='Training acc')
plt.plot(epochs, val_acc, 'b', label='Validation acc')
plt.title('Training and Validation Accuracy')
plt.legend()
plt.show()

plt.plot(epochs, loss, 'bo', label='Training loss')
plt.plot(epochs, val_loss, 'b', label='Validation loss')
plt.title('Training and Validation Loss')
plt.legend()
plt.show()
